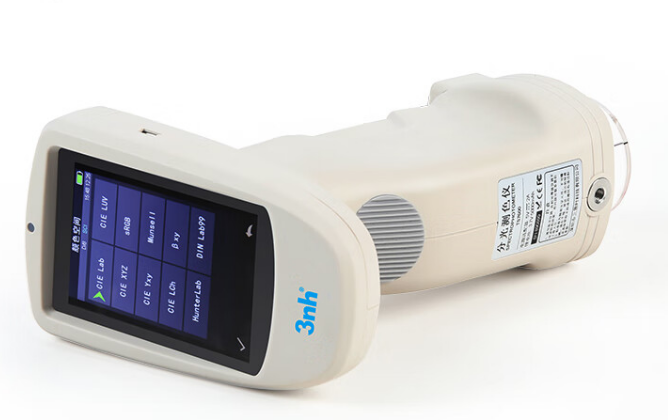

紡織服裝印染分光色彩分析儀器-分光測色儀ST系列
酷泰分光測色儀ST系列是一款高性能的測色儀器，廣泛應用于塑膠電子、油漆油墨、紡織服裝印染、印刷、陶瓷等多個行業。該系列儀器采用大面積硅光電二極管陣列，具有出色的測量精度和穩定性。ST系列分光測色儀具備多種口徑選擇，以滿足不同的測量需求。
0.15△E*ab
儀器臺間差
1.5 sec
測量時間
五口徑
測量孔徑
滿足各行業需求
全面升級
全面升級，無懼行業競爭挑戰

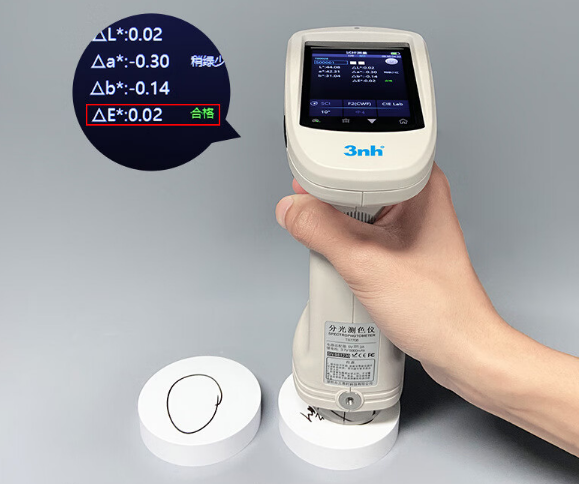

快速而精準的有效測量
“酷泰”傳承“泰雙”核心技術，采用專用于顏色測量的大面積陣列傳感器，而不是一般用途的CMOS像元傳感器，擁有優秀的重復性和臺間差，
重復性：△E*ab≤0.02,臺間差≤0.15
提供30多種測量參數+41種評價光源
多種光源和測量指標隨意切換，可以滿足不同測量條件下的特殊測量需求。
測量指標
光譜反射率，WI,YI,同色異譜指數Mt,沾色牢度，變色牢度，力份，遮蓋度，8度光澤度，
555色調分類，黑度，色密度CMYK,Tint,色密度，孟塞爾(部分功能通過上位機實現)
CIE LABXYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99Munsell(C/2)
觀測光源
D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,
F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,ID50,ID65,LED-B1
LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-V1,LED-V2,LED-
C2,LED-C3,LED-C5(部分功能通過上位機實現)

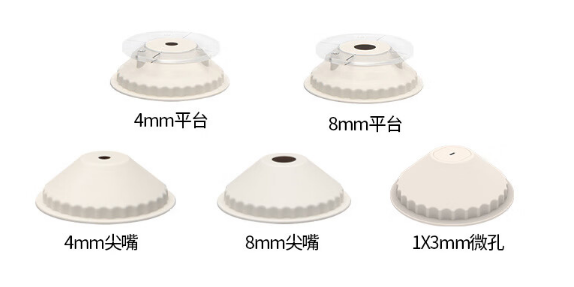

配置5個口徑
五種口徑自由切換
尖嘴、平臺，大小口徑可選，更換方便，適用更多樣品測量
適用測量更多不同產品測量
口徑解說
不同的口徑，測量的產品也有所不同
4mm口徑
適合檢測小件(指直徑8mm以下，直徑4mm以上的小件),弧面產品
8mm口徑
適合檢測常規平整面產品；如：涂料、塑料、油漆、印刷、玩具、
五金小件等
20mm口徑
適合檢測表面紋理、柔軟、粗糙、潮濕類產品；如：紡織、皮革、肉類等

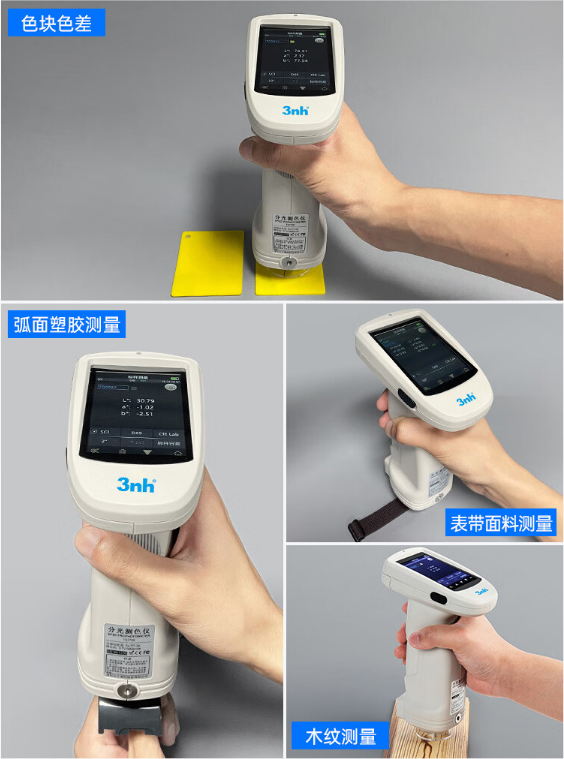

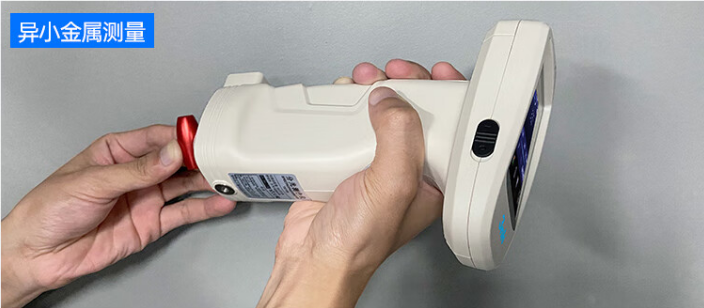

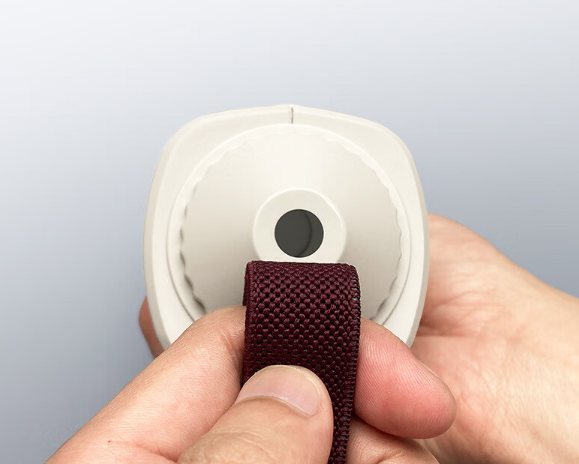

多測量案例

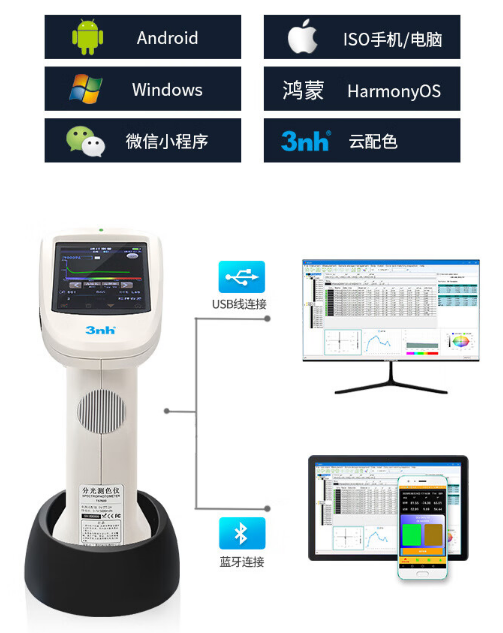

支持手機、平板、電腦
支持多種設備跨平臺連接，軟件版本持續更新，功能不斷強大
√App中測色差，顏色仿真更直觀√App中可添加標樣數據√App中分享測試數據
√App中海量存儲顏色信息√App中可設置更多的參數√App中進行色卡查找

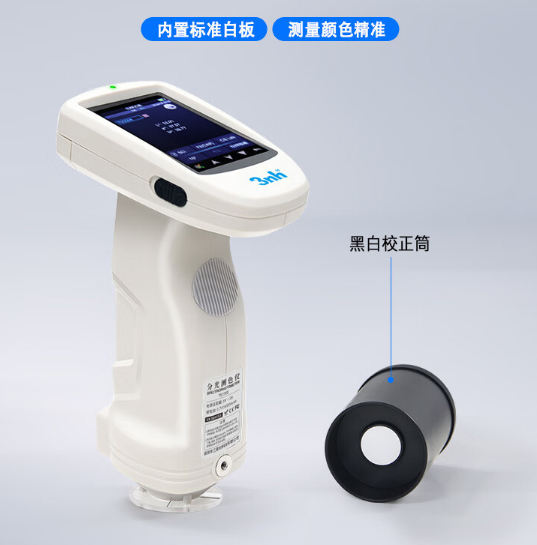

非接觸式自動校準
創新的ETC實時校準技術，光學系統內部內置標準白板，
確保每次測試具有可靠的準確性、重復性，進口白板，采用非接觸式自動校準技術，
更大程度的保證儀器測量不偏差，儀器性能更穩定、測量顏色更精準。

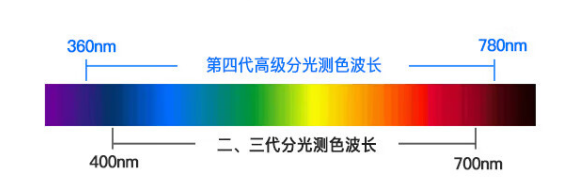

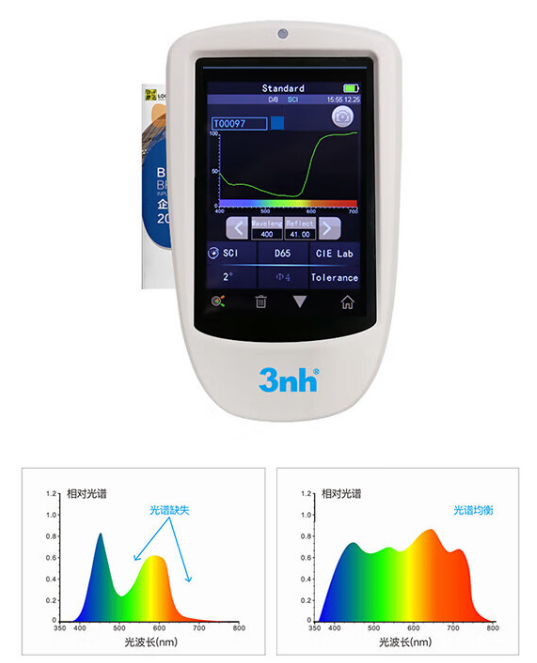

全波段均衡光源和UV光源
360-780nm全波段均衡LED光源保證了在可見光范圍內有充足的光譜分布，
避免了白光LED在特定波段的光譜缺失，UV光源支持熒光樣品測量.

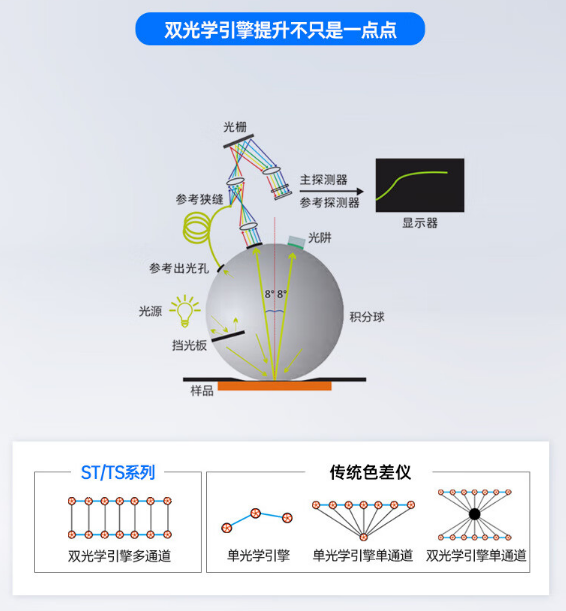

大面積陣列傳感器光柵分光核心技術
敏銳解析300~1100nm波段內的強弱光線
雙光學引擎多通道傳感器
強光不飽和，弱光更靈敏，“酷泰”傳承“泰雙”核心技術，
采用專用于顏色測量的大面積陣列傳感器，而不是一般用途的CMOS像元傳感器
應用行業
酷泰分光測色儀在各類產品的色差品質管控方面也有廣泛的應用。
在塑膠電子、油漆涂料、紡織印染、印刷紙品、汽車、醫療、化妝品和食品等行業，在科研機構、實驗室領域均有廣泛應用。
產品規格
產品型號 | 3nh酷泰分光測色儀ST70 (高級版) | 3nh酷泰分光測色儀ST60 (專業版) | 3nh酷泰分光測色儀ST50 (基礎版) |
照明方式 |
D/8(漫射照明，8°方向接收) SCI/SCE測量；包括UV/排除UV測量 符合標準CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7 | D/8(漫射照明，8°方向接 收 ) SCI/SCE測量；排除UV測量 符合標準CIE No.15,GB/T 3978,GB 2893,GB/T 18833,IS07724-1,ASTM E1164,DIN5033 Teil7 | |
積分球尺寸 | O40mm | ||
照明光源 | 組合全光譜LED光源，UV光源 | 組合全光譜LED光源 | |
分光方式 | 平面光柵分光 | ||
感應器 | 大面積硅光電二極管陣列(雙 列32組) | 大面積硅光電二極管陣列 (雙列26組) | 大面積硅光電二極管陣列 (雙列20組) |
測量波長范圍 | 360~780nm | 360~700nm | 400~700nm |
波長間隔 | 10nm | ||
反射率測定范 | 0~200% | ||
測量口徑 | 五口徑：MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm；SSAV:1x3mm | 四口徑：MAV:Φ8mm/Φ10mm；SAV:Φ4mm/Φ5mm | 二口徑（可選8mm或4mm) |
含光方式 | 同時測試SCI/SCE | ||
顏色空間 | CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2) | CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,β xy,Munsell(C/2) | |
色差公式 | △E*ab,△E*uv,△E*94,△E*cmc(2:1),△E*cmc(1:1),△E*00, DIN△E99,△E(Hunter) | △E*ab,△E*uv,△E*94,△ E*cmc(2:1),△E*cmc(1:1),△ E*00 | |
其它色度指標 | 光譜反射率，WI(ASTM E313,CIE/ISO,AATCC,Hunter,TaubeBergerStensby), YI(ASTM D1925,ASTM313), 同色異譜指數Mt, 沾色牢度，變色牢度，力份(染料強度，著色力),遮蓋度 8度光澤度，555色調分類，黑度(My,dM),色密度CMYK(A,T,E,M),Tint,色密度，孟賽爾 (部分功能功能通過上位機實現) | ||
觀察者角度 | 2°/10° | ||
觀測光源 | D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F1 2(TL83/U30),B,U35,NBF, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED- V2,LED-C2,LED-C3,LED-C5,可定制光源(共計41種光源，部分通過上位機/APP實現) | ||
顯示 | 光譜圖/數據，樣品色度值，色差值/圖，合格/不合格結果，顏色仿真，顏色偏向 | ||
測量時間 | 約1.5s | ||
重復性 | 色度值：MAV/SCI,△E*ab 0.02 以內(預熱校正后，以間隔5s測 量白板30次平均值) 分光反射率：MAV/SCI,標準偏 差0.08%以內(400~700nm: 0.18%以內) | 色度值：MAV/SCI,△E*ab 0.025以內(預熱校正后，以間 隔5s測量白板30次平均值) 分光反射率：MAV/SCI,標準 偏差0.08%以內 (400~700nm:0.18%以 內 ) | 色度值：MAV/SCI,△E*ab 0.03以內(預熱校正后，以間 隔5s測量白板30次平均值) 分光反射率：MAV/SCI,標準 偏差0.1%以內 (400~700nm:0.2%以 內 ) |
臺間差 | MAV/SCI,△E*ab 0.15以內(BCRA系列Ⅱ 12塊色板測量平均 值) | MAV/SCI,△E*ab 0.2以內 (BCRA系列Ⅱ 12塊色板測 量平均值) | |
顯示精度 | 0.01 | ||
測量方式 | 單次測量，平均測量(2~99次) | ||
定位方式 | 攝像頭取景定位，穩定片定位 | ||
尺寸 | 長X寬X高=129X76X217mm | ||
重量 | 約600g | ||
電池電量 | 鋰電池，3.7V,5000mAh,8小時內8800次 | ||
照明光源壽命 | 10年大于150萬次測量 | ||
顯示屏 | TFT真彩3.5inch,電容觸摸屏 | ||
接口 | USB,藍牙Q5.0 | ||
存儲數據 | 標樣1000條，試樣30000條(一條數據可同時包括 SCI/SCE),APP/PC海量存儲 | 標樣1000條，試樣20000條 (一條數據可同時包括 SCI/SCE),APP/PC海量存 儲 | |
軟件支持 | Andriod,IOS,Windows,微信小程序，鴻蒙 | ||
語言 | 簡體中文，English,繁體中文,俄文 | ||
操作溫度范圍 | 0~40℃,0~85%RH(無凝露),海拔：低于2000m | ||
存儲溫度范圍 | -20~50℃,0~85%RH(無凝露) | ||

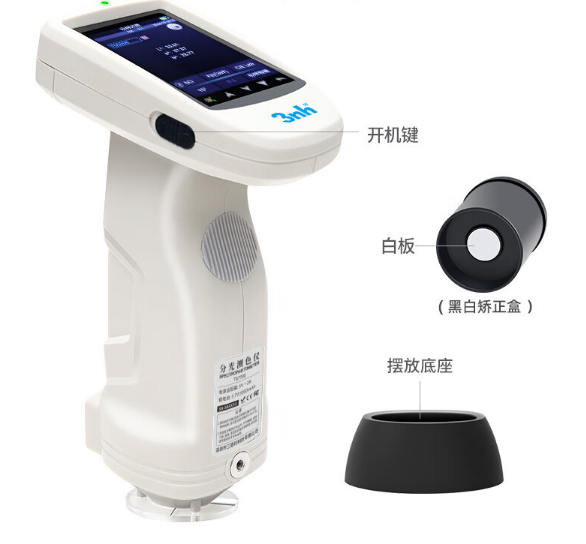

標準附件 | 電源適配器、數據線、說明書、品質管理軟件(官網下載)、黑白校正盒、保護蓋、腕帶、?8mm平臺口徑、?8mm尖口徑、?4mm平臺口徑、?4mm尖口徑、1x3尖口徑 | 電源適配器、數據線、說明書、品質管理軟件(官網下載)、黑白校正盒、保護蓋、腕帶、?8mm平臺口徑、?8mm尖口徑、?4mm平臺口徑、?4mm尖口徑 | 電源適配器、數據線、說明書、品質管理軟件(官網下載)、黑白校正盒、保護蓋、腕帶、測量口徑（?8或4mm口徑） |
可選附件 | 微型打印機、粉末測試盒 | ||
產品特點
"酷泰"分光測色儀ST系列
●優秀重復性：△E*ab≤0.02,臺間差≤0.15
●采用大面積硅光電二極管陣列，測量精準穩定
●支持Android、ISO、微信小程序、Windows系統、鴻蒙系統、3nh云配色
●提供30多種測量參數+41種評價光源
